在寬敞明亮的生產車間內，技術人員正專注地盯著眼前的自動化生產線，經過上板機投料、AOI檢測、三級真空箱室泄壓抽真空灌膠、雙排隧道爐烘烤、下板機收料等工序后，一個個IGBT功率模塊產品順利下線。
這是深圳市世椿智能裝備股份有限公司（簡稱世椿智能）為某集成電路領域龍頭企業交付的IGBT三段式真空灌膠線，產能達到100pcs/h。項目的順利投產，為客戶打造大規模IGBT生產及應用基地提供了重要支撐，標志著該客戶正加速進軍IGBT市場。今天，我們一起走進IGBT三段式真空灌膠線，揭秘世椿“智造”硬實力。
01、借IGBT市場大發展的東風，迎接三段式真空灌膠線的春天
IGBT(Insulated Gate Bipolar Transistor)即絕緣柵雙極型晶體管，是能源變換與傳輸?shù)暮诵钠骷饕糜趯崿F(xiàn)電壓、頻率、直流交流轉換等功能，俗稱電力電子裝置的“CPU”，廣泛應用于光伏/風電設備、新能源汽車、家電、儲能、軌道交通、電網、航空航天等領域。
新能源行業（電動汽車、風光儲能等）的快速發展，工控及家電行業的穩健增長，對 IGBT 需求旺盛，根據研究報告，預計 2025 年全球 IGBT市場規模達 954 億元、2020~2025 年 CAGR 為 16%，我國 IGBT 市場規模達 458 億元 (48%全球市場占比)、2020~2025 年 CAGR 達 21%。2030 年全球 IGBT 市場規模達 1609 億元、2020~2030 年 CAGR 達 13%，我國IGBT 市場規模達 732 億元、2020~2030 年 CAGR 達 15%。
近年來，IGBT持續繁榮向上，技術不斷更新迭代，廠商逐步突破產能受限問題，紛紛擴產，加速產能布局。在智能制造大趨勢下，實現IGBT生產的數字化、智能化、自動化升級也成為該集成電路領域龍頭企業的緊要目標。該客戶憑借多年來在IGBT的研發和服務能力，積極布局IGBT產業，通過聯合上下游合作伙伴共同研發IGBT自動化生產線，不斷推出優質的產品以滿足市場需求。
領勢迎戰者，先行于時代；知新創變者，智勝于未來。針對客戶大批量自動化生產IGBT的需求，世椿智能完成了在線式三段式真空灌膠機的調研、設計、生產、調試、老化等工作，提供了可靠先進的三段式真空灌膠線解決方案，幫助客戶實現高效率、高品質的自動化生產。
02、共創共贏，協同打造IGBT三段式真空灌膠線
為進一步提高產能，該集成電路領域龍頭企業對灌膠設備、工藝以及整線解決方案提出了更高的要求。2022年，客戶擬采購IGBT三段式真空灌膠線。
2022年4月，世椿智能接到采購需求，由公司高層、產品經理、工程經理、銷售經理、機械工程師、方案工程師、電氣工程師、軟件工程師等組成的項目團隊，及時響應客戶需求，走進客戶公司拜訪，針對產品材料的特殊性，解決工藝難題，視覺工藝驗證分析，與客戶密切溝通并敲定方案細節?？蛻魪?/span>良好的信譽、行業豐富的經驗、強大的技術實力、優秀的解決方案以及完善的質量進度保證體系等多角度綜合考察，認為世椿智能是值得信賴的合作伙伴，最終簽訂合同，正式展開合作；
2022年7月，歷經設備主要參數、元器件品牌、設備功能確認階段，3D評審階段，物料采購階段，生產組裝階段，軟件調試老化階段……世椿智能按時保質保量完成IGBT三段式真空灌膠線的生產、發貨，并進行調試。一個人的努力是加法，一個團隊的努力是乘法，世椿智能技術團隊始終以客戶為中心，通過與客戶的密切協同，攻克了中間箱體升降門設計 、第一第三真空箱軌道設計、供料系統設計、真空環境伺服電機選擇等一個又一個難題。
世椿智能產品經理表示，客戶對設備工藝功能、設備的可靠性等要求非常高，公司技術、生產、項目團隊逐項完成客戶的技術協議條款，達到客戶預期的各項要求，成功的生產出來客戶滿意的產品，實現了產線的功能設計驗證，最終客戶對世椿的研發、制造及交付能力給予了充分的肯定。
事非經過不知難，成如容易卻艱辛。世椿智能項目團隊在時間緊迫、任務交織、方案多次反復修改的情況下，迎難而上，協同攻關，發揚“特別能吃苦、特別能戰斗、特別能攻關、特別能奉獻”的精神，通過專業、細致的工作，最終披荊斬棘勇創新績，在IGBT領域趟開了一條路。
春風輕渡十里花開，美好的四月天里，我們又迎來三段式真空灌膠線項目的高光時刻！基于與世椿智能合作中積累的信任、信賴與信心，2024年4月，客戶再次下單一條IGBT三段式真空灌膠線。時隔兩年后，面對客戶產業高速發展和創新需求，世椿智能時刻把握著行業發展的前瞻趨勢，不斷反復探索，持續精進，將原有設備功能、軟件程序全面升級，達到了生產自動化、產能最大化目標。
03、技術升級，三段式灌膠開啟智能化之路

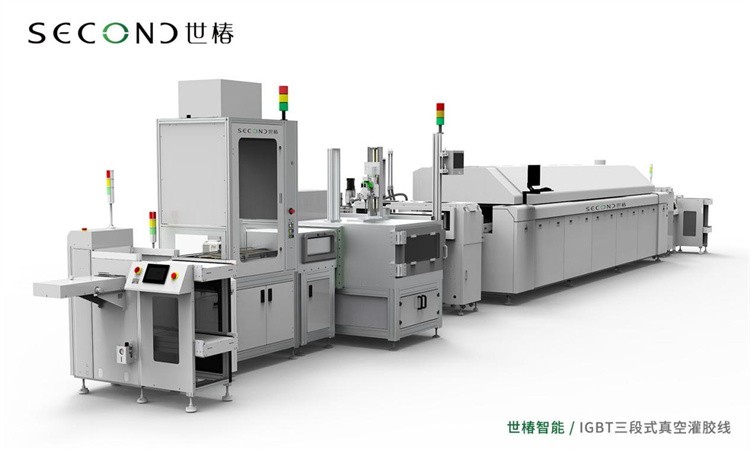

自成立以來，世椿智能始終專注流體應用設備的研發、生產、銷售與服務，以“成為流體應用行業百年服務品牌”為愿景，致力于為全球客戶提供領先的工業智能裝備整體解決方案。由世椿智能打造的IGBT三段式真空灌膠線，為三級真空箱設計，由上板機、接駁臺、AOI檢測機、三段式真空灌膠機、真空供料系統、兩位移栽機、雙軌固化爐、兩位移栽機、下板機等設備組成，實現產品自動上料、AOI檢測、灌膠、烘烤、下料的完整工藝流程，具有如下技術優勢：

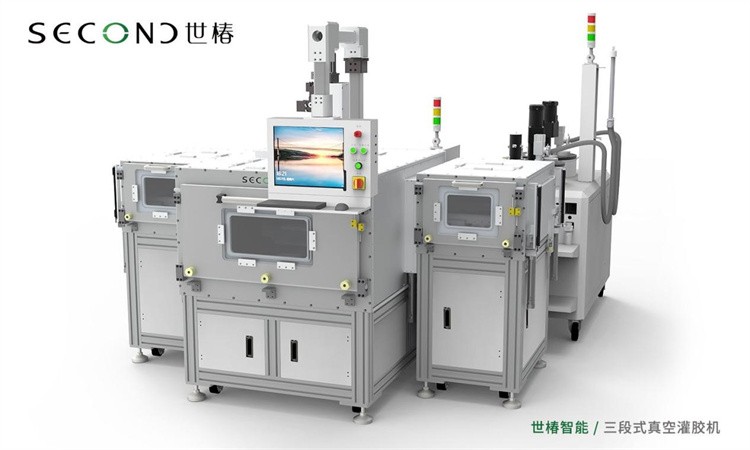

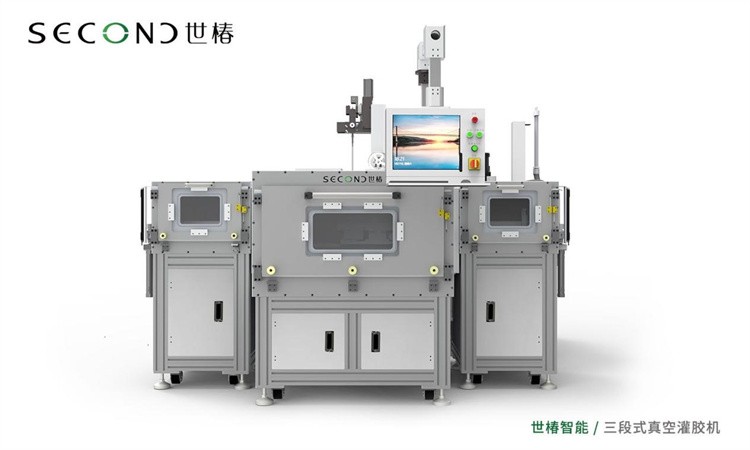

一是三個在線式獨立真空箱，采用高強度精密航空鋁板拼接而成，全負壓環境注膠，全負壓環境供膠，滿足IGBT行業功率模塊的生產要求，解決產品抽真空等待時間，減少產品生產CT，提高產能效率(兩邊小真空箱可以預抽真空及泄壓，主真空箱一直保持著真空狀態，大大縮短CT)；二是控制系統采用工控機+世椿運動控制卡集成先進算法，配合高精密底部移動三軸機械手，實現三維精確的運動，可選配自動調寬輸送軌道、MARK點拍照相機、電子秤自動點檢等功能；三是三個德國進口真空泵分別給三個真空箱抽真空，抽速快，噪音低，真空箱密封性高，真空度自主可調，保證產品無氣泡；四是計量采用高精度活塞閥，直連靜態混合管，產品在真空箱內運動，活塞閥固定不動，無多余管道連接，通過控制伺服馬達實現定量出膠，出膠精度高，比例精度高；五是具備真空上料、真空脫泡、壓力監測、液位實時顯示等功能，可選配加熱、攪拌、回流等功能，具備料桶負壓供料功能，保證整個灌膠系統在真空環境下，能應對各種復雜的膠水應用場景；六是具備AOI檢測功能，可實現托盤內產品擺錯、擺偏自動識別不灌膠，無產品自動識別不灌膠，有注膠孔產品，檢測產品孔位偏差±0.5mm內正常灌膠，超出±0.5mm的產品跳過不灌膠，讀取載具二維碼自動調取灌膠程序；七是前后道通訊采用標準SMEMA，控制面板上直接能顯示UPH數據、產量、機器報警等信息，提供報警查詢、報警統計功能，實現生產報告實時掌控。
新生產線的建設對該集成電路領域龍頭企業乃至整個中國半導體產業的意義不言而喻。首先，它將大幅提升客戶的整體產能，使其在全球市場的競爭力得到顯著增強。此外，技術層面的突破，不僅標志著客戶在高端制造技術上的進步，也為整個行業的技術創新樹立了新的典范。憑借出色的高效率、高品質、智能化和信息化優勢，該產線將成為IGBT領域自動化解決方案的行業標桿。
目前，世椿智能已向國內超過10家以上頭部半導體、電力電子、新能源汽車等企業提供IGBT模塊灌封設備，并由單段式、三段式等真空灌膠機設備供應商向整體解決方案提供商挺進，其核心技術自主可控，價格、性能、包裝、易用性、保障性、可獲得性、生命周期成本、社會接受程度等指標均達到行業領先水平，助力國內IGBT技術升級。
下一步，世椿智能將繼續沿著專精特新發展之路，不斷加強產品的持續開發和創新升級，全面提升整體服務能力，助力千行百業“數字化”武裝，助推萬企千態“智能化”前行，為區域經濟高質量發展注入新動能，為我國從制造業大國邁向制造業強國貢獻力量。
